ПРИМЕНЕНИЕ

•   выкачивание жидких нечистот, жижи, органики, коммунальных сточных вод из колодцев, канализаций,
•   отстойников
•   транспортировка, разлив, либо внутрипочвенное внесение, на поля и лугопастбищные угодья
•   подливание, орошение и удобрение органикой почвы
•   гашение остаточных очагов пожара в лесах и на полях
•   транспортировка воды на стройки, дороги, пастбища

ХАРАКТЕРИСТИКИ

- емкость – 14 210 л. (оцинкованная)
- шасси - 560/60 R 22,5
- масса –3800 кг.
- требуемая мощность трактора 100 л.с.

- компрессор JUROP PN 58M (время наполнения емкости ±5 мин.)

СТАНДАРТНОЕ ОСНАЩЕНИЕ:

• Стальная цистерна горячей оцинковки
• Внутренние кольцевые укрепления
• Предохранитель переполнения
• Переливной оцинкованный бак
• Смотровые стекла
• Мановакуумметр
  • Предохранительный клапан
• Поплавковый клапан
• Ручной аварийный тормоз
• Глушитель- рекуператор
• Откидная разбрызгивающая ложка
• Дорожные фонари
• Задняя открываемая стенка
• Верхний люк Ø 600 мм
• Сменный зацеп Ø 50 мм
• Оцинкованные крылья
• Задний спускной патрубок 2”
• Боковые патрубки
• Регулируемая опорная стопа
• Соединения 5" типа PERROT (или 4" пожарные)
• Ручной засов 5"
• Гидравлический засов 5
• Всасывающий шланг 5'' (Ø 125 мм) с ситом, L = 6м (для PN-90 и PN-100)
• Всасывающий шланг 5'' (Ø 125 мм) с ситом, L = 3м + L = 3м (для PN-1/12 и PN-1/14)
• Двухпроводная пневматическая тормозная система с регулировкой силы торможения (или гидравлическая тормозная система без изменений цены)
• Задняя поворотная ось

ШАССИ

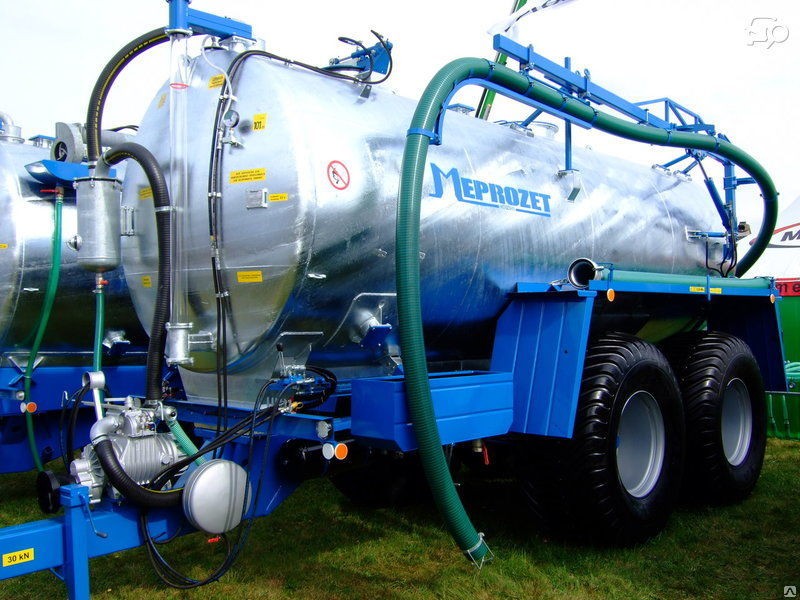

Ассенизационная машина PN – 1/14а выполнена в виде самонесущей цистерны установленной на двухосном колесном стане.

ЦИСТЕРНА

Цистерна с центральной рамой, стальная, горячей оцинковки, имеет внутренние кольцевые укрепления и перегородку. Задняя часть открываемая с двумя патрубками. На передней части смотровые стекла Ø 65 мм, сбоку патрубки к засовам. Сверху цистерна имеет люк Ø 200 и перепускной предохранительный клапан.

КОМПРЕССОР

Стандартно на дышле установлен компрессор  JUROP PN – 58M

СПУСКНЫЕ ЗАСОВЫ

На заднем люке установлен гидравлически управляемый спускной засов с откидной разбрызгивающей ложкой, сбоку цистерны ручной засов Ø 125 мм. В нижней части цистерны расположен патрубок Ø 50мм., для подключения дополнительного спускного шланга, например, для полива.

МЕШАЛКА

По специальному заказу цистерна может быть оборудована внутренней, гидравлически ведомой, червячной мешалкой, которая может постоянно перемешивать содержимое цистерны во время езды и разлива.

ДЕЙСТВИЕ

Наполнение цистерны происходит при помощи вакуумметрического давления, создаваемого в цистерне при помощи компрессора JUROP PN – 58M , работающего от ВОМ трактора через карданный вал. Опорожнение происходит при помощи сверхдавления, создаваемого компрессором, или естественной гравитации.

РАЗЛИВНЫЕ СИСТЕМЫ

Разлив содержимого емкости осуществляется при помощи задней разбрызгивающей ложки, которая является стандартным оборудованием машины. В качестве дополнительного оборудования могут применяться другие устройства для разлива.

ДОРОЖНЫЙ ТРАНСПОРТ

Машина оборудована световой сигнализацией и собственной тормозной системой, что дает возможность передвижения по автодорогам общего пользования.
