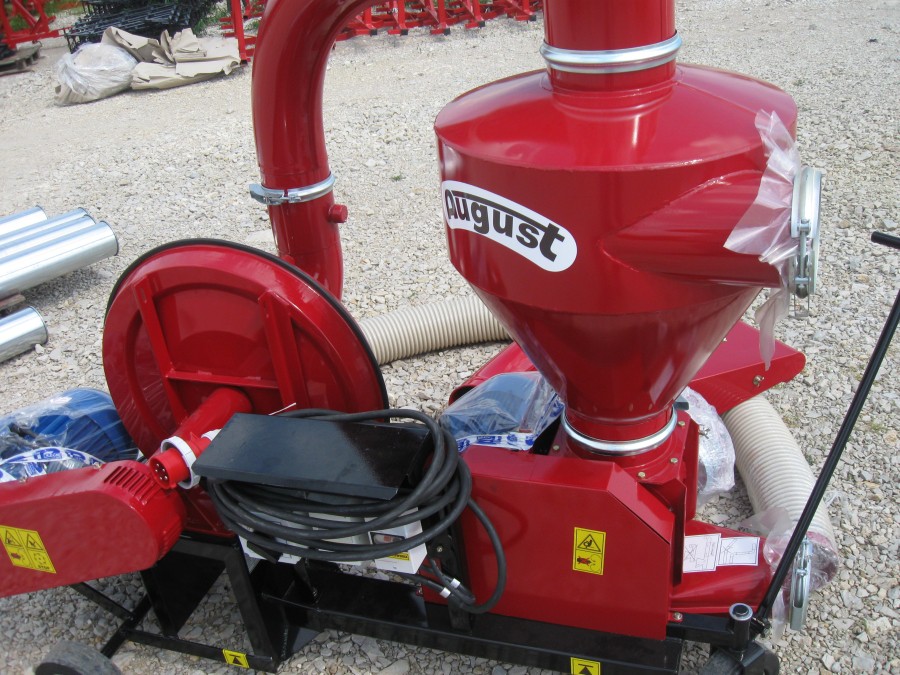

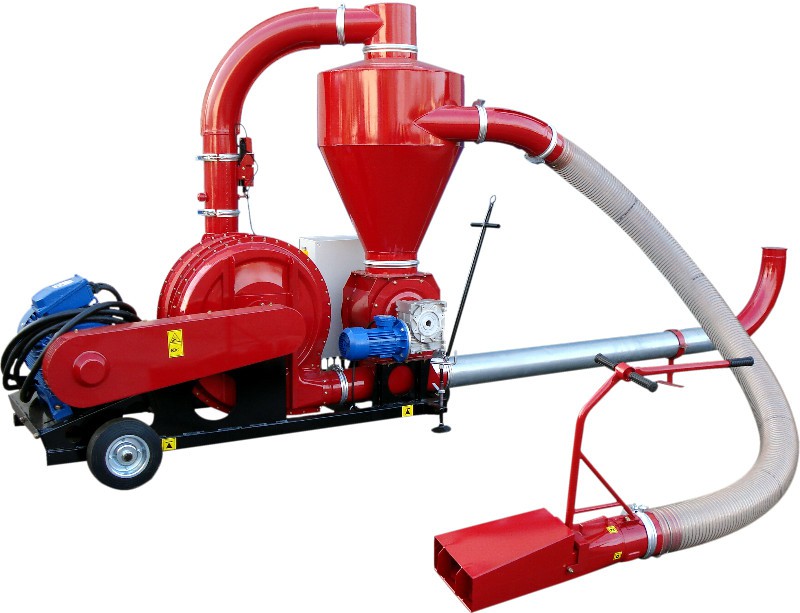

Пневмотранспортер Т-207/2, 15 кВт. (Всасывающе-нагнетательный)
Пневмотранспортер Т-207/2, 15 кВт.  (Всасывающе-нагнетательный)
833 533 руб.
Цену уточняйте у менеджера
Субсидирование
Да
Производительность
14 т/ч
Производитель
POM-Augustow (Польша)
Краткое описание:
Описание Характеристики Фото Видео Отзывы

Для транспортировки зерна (кукурузы, бобового и масляного семя) в горизонтальном и вертикальном направлении.

Всасывающе-нагнетательный пневмотранспортёр T 207/1 и T207/2 используется для горизонтальной и вертикальной транспортировки зерна, кукурузы, бобового и масляного семени. Транспортёры используется для наполнения зерновых хранилищ типа BIN и похожих. Транспортёры можно использовать в сельских хозяйствах к проветриванию зерна во время его хранения и складирования зерна в башнях.



Преимущества транспортёров это:

 - Высокая производительность при низком энергопотреблении

 - Травматизм зерна менее 0,5% (уникальный результат – не более 3% при транспортировке высушенных семян подсолнечника!)

- Подходит для загрузки сеялок

- Подходит для разгрузки/загрузки машин

- Вентилирует зерно, снижает влажность

- Максимальная длина транспортировки – до 70м в длину и 10м в высоту!

- Уникальное предложение по цене: в среднем в 1,5 раза дешевле датских аналогов при идентичных характеристиках

- Полиуретановые шланги снимают статическое электричество, отличаются высокой износостойкостью и препятствуют развитию бактерий



Технические характеристики пневматического транспортёра T 207/2 (15кВт):

максимальная дальность транспортировки, м 70
максимальная высота транспортировки, м 10
диаметр транспортного провода, мм 160
вентилятор - обороты, обр/мин 4450
расход воздуха, м3/h 2800
полное давление, Ра 7000
главный электродвигатель, кВт 15
тип двигателя 1Sg 160 M-2B
скорость вращения, обр/мин 2920
напряжение, V 3х400
номинальный ток, А 27,6
тип дозатора вращательный
диаметр дозатора, мм 230
количество камер в дозаторе, шт 6
обороты дозатора, мм 60
электродвигатель дозатора Sg80-4A, кВт 0,55
скорость вращения электродвигателя дозатора, обр/мин 1390
напряжение электродвигателя дозатора, V 3х400
номинальный ток электродвигателя дозатора, А 1,45
габариты: длина х ширина х высота, мм 4330х1100х1700
вес, кг 330
обслуживающий персонал 1

По дополнительному заказу может быть поставлено следующее оборудование:

  • колено 30о, 45о, 60о,90о;
  • транспортировочные трубы Ø 160 мм – 2 м.;
  • транспортировочные трубы Ø 160 мм – 1 м.;
  • зажимные манжеты (хомуты) Ø 160, Ø 150, Ø250;
  • высыпающий циклон.

Производительность пневматического транспортёра T 207/2 (15кВт) при высоте транспортировки 3м, в зависимости от длины транспортировки

производительность при длине транспортировки 10м 14т/ч
производительность при длине транспортировки 20м 11,8т/ч
производительность при длине транспортировки 30м 10,6т/ч
производительность при длине транспортировки 40м 10,0т/ч



 Нагнетательной транспортер работает без всасывающего шланга, сопла, циклона всасывающего и трубового соединителя. От стороны влёта воздуха к вентилятору вместо трубового соединителя приспособлен автоматический горизонтальный клапан.

Зерно нужно подавать в засыпной ковш, который находится на дозаторе вместо всасывающего циклона. Засыпной ковш имеет решетку, которая позволяет предохранить дозатор от посторонних предметов, а также в засову регулирующую подачу зерна на дозатор. Всасываемый через вентилятор воздух нагнетается в трубу дозатора и дальше в нагнетательный трубопровод. Текущий с большой скоростью воздух порывает с собой зерно, которое падает сверху дозатора и трубопроводом транспортирует в циклон, успокоитель, который находится на конце трубопровода в месте складирования.

В версии нагнетательной материал можно подавать, употребляя дозатор инжекторный или дозатор лопастный. Применение лопастного дозатора в системе транспортировки по сравнению с инжектором позволяет получить высокую производительность (смотр.: таблицу Производительность пневматических транспортеров). Максимальная производительность лопастного дозатора: до 20 т/ч.



 ПРИЕМУЩЕСТВО ПНЕВМАТИЧЕСКИХ ТРАНСПОРТЕРОВ:

  • Хорошая мобильность,    произвольное    формирование  и  направление  транспортирующего трубопровода.
  • Большая чёткость оборудования в сфере приготовления и приведения в движение.
  • Возможность собирать соплом зерно или засыпать материал просто в засыпной ковш.
  • Возможность создания полной механизации транспорта.
  • Элиминация потери материала.
  • Большая производительность.
  • Безопасность работы в результате отсутствия подвижных частей на дороге транспорта.

 ПРИНЦИП ХОРОШЕЙ РАБОТЫ:

  • Во время типичных работ перегрузки транспортер должен быть монтированным согласно с Рис. 6 или Рис.7, что гарантирует оптимальную производительность машины.
  • Присоединение трубопроводов, транспортирующих с меньшим или большим диаметром чем Ø 160мм может вызвать значительное уменьшение производительности или совсем не позволит на правильную работу транспортера.
  • Обратить внимание, чтобы между машиной, а первым коленом находился не менее чем один сегмент горизонтальный 2м длины.
  • Чтобы получить максимальную производительность транспортера, трубопровод должен быть как можно короче, а количество дуг как можно меньше.
  • Избегать наклонных трубовых сегментов в вертикальной поверхности транспортировки, потому что осыпающееся зерно повлечёт за собой затыкание трубопровода.
  • Эластические шланги (с синтетического материала) нужно применять только в линии всасывающей транспортера.
  • Избегать резких сгибов эластического шланга особенно в соединении с циклоном, потому что возникает неблагоприятное натяжение в шланге и может довести к загибу стенки шланга. Чтобы это избежать нужно между шлангом, а циклоном присоединить дополнительно металлическое колено на пр. 30°, что позволит на свободное и постепенное направление всасывающего шланга.
  • Неплотность соединений транспортирующих трубопроводов, особенно в линии всасывающей влечёт за собой значительное снижение производительности транспортера.
  • При соединении трубовых отрезков нужно применять оригинальные и хорошие зажимные хомуты.
  • Зерно в засыпной ковш может быть подано непосредственно с прицепа с помощью других транспортирующих машин на пр.: шнековым транспортером.
  • К транспортеру может быть приспособлен только один засыпной ковш.



Тип транспортера



Вид привода



Потребность мощности



Обеспече нная сеть



Затрата воздуха

Общее напряже ние

Диаметр трубы нагнетател



Обслужива ние



Вес





кВт

л.с.

A

М3

гПа

мм

лиц

Кг

Нагнетательные



T 378/1

с инжектором

Электрический 3x400V

5,5

-

20

2450

60

160

1

117

T 378/1

с дозатором

Электрический 3x400V

5,5+0,55

-

20

2450

60

160

1

127

T 378/2

с инжектором

Электрический 3x400V

7,5

-

20

2600

60

160

1

127

T 378/2

с дозатором

Электрический 3x400V

7,5+0,55

-

20

2600

60

160

1

137

T 207

с ковшом засыпным

Электрический 3x400V

7,5+0,55

-

20

2600

60

160

1

240

T 207/3

с ковшом засыпным

Электрический 3x400V

7,5+0,55

-

20

2600

60

160

1

240

T 207/1

с ковшом засыпным

Электрический 3x400V

11+0,55

-

32

1800

100

160

1

301

T 207/2

с ковшом засыпным

Электрический 3x400V

15+0,55

-

63

1800

140

160

1

311

всасывающе –

нагнетательные



T 207

Электрический 3x400V

7,5+0,55

-

20

2600

60

160

1

240

T207/3

Электрический 3x400V

7,5+0,55

-

20

1800

80

160

1

240

T207/1

Электрический 3x400V

11+0,55

-

32

1800

100

160

1

301

T 207/2

Электрический 3x400V

15+0,55

-

63

1800

140

160

1

311

T 450

Электрический 3x400V

22+1,5

-

80

2400

230

160

1

500

T 449/2

Электрический 3x400V

37+1,5

-

100

2800

300

160

1

695



T 450/1

Механический;   трактор класса мин 0,9 ВОМ - 540 обр./мин.



мин 37



мин 50



-



2400



230



160



1 +

тракторист



430



T 449; T 449/1

Механический;   трактор класса мин 0,9 ВОМ - 540 обр./мин.



мин 45



мин 60



-



2800



300



160



1 +

тракторист

550-

570



T 470

Механический;   трактор класса мин 1,4 ВОМ - 1000 обр./мин.



мин 62



мин 83



-



2800



420



160



1 +

тракторист



675



T 480

Механический;   трактор класса мин 2,0 ВОМ - 1000 обр./мин.



мин 90



мин

125



-



2800



450



160



1 +

тракторист



835



Тип транспортера

Высота транспортировки В = 3м

Общая длина трубопровода Д (м)

10

20

30

40

50

60

70

80

Нагнетательные



T 378/1 с инжектором

4,7

4,5

4

3

-

-

-

-

T 378/2 с инжектором

5,3

4,5

4

3,5

-

-

-

-

T 378/1 с дозатором

9,5

8,5

8

6,6

-

-

-

-

T 378/2 с дозатором

10

9

8,4

7

-

-

-

-

T 207

с ковшом засыпным

8

5,5

4

3,6

-

-

-

-

T 207/3

с ковшом засыпным

10

9

8

7

-

-

-

-

T 207/1

с ковшом засыпным

16

13,5

11

9,5

-

-

-

-

T 207/2

с ковшом засыпным

19

17

15,5

14,5

-

-

-

-

всасывающе – нагнетательные



T 207

5

3,5

2,5

2,3

-

-

-

-

T 207/3

6,5

6,2

5,5

4,5

-

-

-

-

T 207/1

9,5

8,7

8

7

-

-

-

-

T 207/2

14,5

13

12

11

-

-

-

-

T 450; T 450/1

18

17,3

16,2

14,5

13

11,2

9,5

-

T 449; T449/1; T 449/2

25

22

20

17

15

13

11

-

T 470

35

33

30,5

27,4

24,7

21

18,3

15,6

T 480

43,5

40,2

37,3

34,5

30,4

27,7

23,7

19,7

Представленные производительности в таблицах имеют ориентировочный характер были
произведены с применением шланга ПВХ на пшеницы с удельным весом 700 кг/м3, влажности до 14% и
засорением меньше 1%. Представленная величина производительности может быть использованная как
образец для зерна ячменя и кукурузы. Употребляя полиуретановый шланг производительность может
упасть на 15÷20%.
Производительность транспортера зависит от длины и высоты транспортировки а также от сорта
транспортирующего зерна ( влажность, засорение). Представленная в таблице длина транспортировки
касается общей длины горизонтальных и вертикальных трубопроводов как по стороне нагнетательной так
и по всасывающей.

L = Ls+ Lt,

где: L - общая длина транспортировки
Ls - длина сегмента всасывающего ,
Lt - длина сегмента нагнетательного .

Скорость вращения (об/мин)
2920
Дальность разброса (м.)
70
Субсидирование
Да
Производительность
14 т/ч
Страна сборки
Польша

Илья Михайлович Олешкович, ферма "Натурпродукт", Пермский край
В принципе никаких проблем. Доволен. Загружаем, разгружаем, минут 10 тонна.
Зуев Евгений Петрович, СПК "8 Марта" Свердловская область, Талицкий район
Приобрели в прошлом году под уборочную. Со своей задачей справился. Нареканий нет. Увеличим объем и возьмем второй.
