Универсальные машины MEPROZET PN. В стоимость включен утилизационный сбор.
ПРИМЕНЕНИЕ
• выкачивание жидких нечистот, жижи, органики, коммунальных сточных вод из колодцев, канализаций,
• отстойников
• транспортировка, разлив, либо внутрипочвенное внесение, на поля и лугопастбищные угодья
• подливание, орошение и удобрение органикой почвы
• гашение остаточных очагов пожара в лесах и на полях
• транспортировка воды на стройки, дороги, пастбища
ХАРАКТЕРИСТИКИ
• длина – 6 800 мм
• ширина – 2 550 мм
• высота – 3 100 мм
• собственная масса – 4 200 кг
• масса с нагрузкой – 16 200 кг
• ёмкость цистерны – 12 000 л
• количество колес - 4
• колесная колея – 2000 мм
• шины – 20,5 R22,5
• нажим на зацеп – 16 КN (кН)
• трактор мощностью – 120 л.с.
• время наполнения – 5 мин
• ширина разлива ложкой – 14 м
• тип компрессора – JUROP PN 84М
• производительность компрессора – 9 000 л/мин
СТАНДАРТНОЕ ОСНАЩЕНИЕ:
- Стальная цистерна горячей оцинковки
- Внутренние кольцевые укрепления
- Предохранитель переполнения
- Переливной оцинкованный бак
- Смотровые стекла
- Мановакуумметр
• Предохранительный клапан - Поплавковый клапан
- Ручной аварийный тормоз
- Глушитель- рекуператор
- Откидная разбрызгивающая ложка
- Дорожные фонари
- Задняя открываемая стенка
- Верхний люк Ø 600 мм
- Сменный зацеп Ø 50 мм
- Оцинкованные крылья
- Задний спускной патрубок 2”
- Боковые патрубки
- Регулируемая опорная стопа
- Соединения 5" типа PERROT (или 4" пожарные)
- Ручной засов 5"
- Гидравлический засов 5
- Всасывающий шланг 5'' (Ø 125 мм) с ситом, L = 6м (для PN-90 и PN-100)
- Всасывающий шланг 5'' (Ø 125 мм) с ситом, L = 3м + L = 3м (для PN-1/12 и PN-1/14)
- Двухпроводная пневматическая тормозная система с регулировкой силы торможения (или гидравлическая тормозная система без изменений цены)
- Задняя поворотная ось
ШАССИ

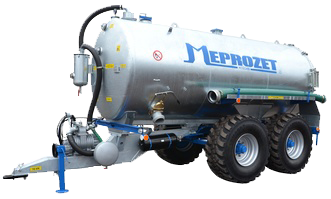

Ассенизационная машина PN – 1/12A выполнена в виде самонесущей цистерны установленной на двухосном рессорном колесном стане.
ЦИСТЕРНА
Стальная цистерна, горячей оцинковки имеет внутренние кольцевые укрепления и перегородку. Задняя часть открываемая с двумя патрубками. На передней части смотровые стекла Ø 65мм., сбоку патрубки к засовам. Сверху цистерна имеет люк Ø 200 и перепускной предохранительный клапан.
КОМПРЕССОР
Стандартно на дышле установлен компрессор JUROP PN – 84M
СПУСКНЫЕ ЗАСОВЫ
На заднем люке установлен гидравлически управляемый засов с откидной разбрызгивающей ложкой, сбоку цистерны ручной засов Ø 125 мм. На дне цистерны расположен патрубок Ø 50мм., для подключения дополнительного спускного шланга, например, для полива.
МЕШАЛКА
По специальному заказу цистерна может быть оборудована гидравлически ведомой червячной мешалкой которая может постоянно перемешивать содержимое цистерны во время езды и разлива.
ДЕЙСТВИЕ
Наполнение цистерны происходит при помощи вакуумметрического давления, создаваемого в цистерне при помощи компрессора JUROP PN – 84M, работающего от ВОМ трактора через карданный вал. Опорожнение происходит при помощи сверхдавления, создаваемого компрессором, или естественной гравитации.
РАЗЛИВНЫЕ СИСТЕМЫ
Разлив содержимого емкости осуществляется при помощи задней разбрызгивающей ложки, которая является стандартным оборудованием машины. Ширина разлива- до 16 м. В качестве дополнительного оборудования могут применяться другие устройства для разлива.
ДОРОЖНЫЙ ТРАНСПОРТ
Машина оборудована световой сигнализацией и собственной тормозной системой, что дает возможность передвижения по автодорогам общего пользования.
производительность компрессора – 9 000 л/мин
Ёмкость |
PN-1/12A |
Количество осей |
Колесная колея |
Размер диска |
Шины |
Компрессор |
12 000 литров |
версия A |
2 |
2000 |
220 / 275 / 8 |
20,5 R22,5 |
JUROP |
версия B |
2 |
2100 |
220 / 275 / 8 |
600 / 55 x 22,5 |
JUROP |
|
версия C |
2 |
2150 |
220 / 275 / 8 |
700 / 50 - 22,5 |
JUROP |
|
версия D |
2 |
2000 |
220 / 275 / 8 |
550 / 60 - 22,5 |
JUROP |
|
версия E |
2 |
2000 |
220 / 275 / 8 |
560 / 60 x 22,5 |
JUROP |
|
версия F |
2 |
2150 |
220 / 275 / 8 |
700 / 50 x 26,5 |
JUROP |
